페로브스카이트 태양 전지: 실리콘 킬러?

후크: 유리천장에 부딪히기

70년 동안 우리는 실리콘을 기반으로 운영해 왔습니다. 이는 신뢰할 수 있고 저렴하며 풍부한 태양광 산업의 주력 제품입니다. 이는 태양광을 위성에만 국한된 호기심에서 역사상 가장 저렴한 형태의 전기로 전환시켰습니다. 하지만 자연에는 속도 제한이 있는데 Silicon은 이제 막 한계에 도달했습니다.

표준 실리콘 태양전지의 이론적 최대 효율은 Shockley-Queisser 한계로 정의되며, 이는 대략 **33.7%**에 해당합니다. 실제로 접촉 저항, 광 손실 및 제조 결함으로 인해 상용 패널은 24~26% 정도 정체되고 있습니다. 우리는 10% 포인트를 위해 싸우고 있습니다. 엔지니어들은 이제 배럴 바닥을 긁어내고 전극 그리드와 표면 질감을 최적화하여 전자를 하나 더 짜내고 있습니다.

하지만 하나의 재료만 선택할 필요가 없다면 어떨까요? 실리콘을 더 좋게 만드는 것이 아니라 파트너를 제공하는 것이 해결책이라면 어떨까요?

페로브스카이트를 입력하세요. 1839년 Gustav Rose가 우랄 산맥에 숨겨진 광물의 이름을 따서 명명된 이 특정 결정 구조($ABX_3$)는 “실리콘 킬러”입니다. 실리콘을 대체할 것이기 때문이 아니라 그 위에 올라타기 때문입니다.

2025년에 Oxford PV와 같은 회사는 표준 실리콘 웨이퍼 위에 분사되는 페로브스카이트 층인 ‘탠덤 셀’을 출시할 예정입니다. 결과는? Shockley-Queisser의 한계를 깨뜨리는 효율성으로 상업용 형식에서 30% 이상을 향해 나아가고 있습니다.

이것은 단순한 업그레이드가 아닙니다. 이는 빛을 수확하는 방법에 대한 물리학의 근본적인 변화입니다.

물리학 심층 분석: 두 개의 밴드갭이 하나보다 나은 이유

Perovskite가 판도를 바꾸는 이유를 이해하려면 밴드갭을 살펴봐야 합니다. 이는 전자를 느슨하게 만들어 전류로 흐르게 하는 데 필요한 에너지의 양입니다.

실리콘 문제(1.1eV)

빛은 고에너지 자외선(UV)과 청색광부터 저에너지 적외선(IR)까지 다양한 스펙트럼으로 나타납니다.

• 실리콘의 밴드갭: ~1.1 eV(전자 볼트).
• 골디락스 지대: 실리콘은 스펙트럼의 적색 및 근적외선 부분에 최적화되어 있습니다. 약 1.1~1.4eV의 에너지를 가진 광자를 좋아합니다.
• 열화 손실: 고에너지 청색 광자(예: 3.0eV)가 실리콘에 닿으면 전자가 느슨해지지만 너무 많은 에너지를 가집니다. 초과 에너지(1.9eV)는 전기가 되지 않습니다. 그것은 격자 진동(열)으로 즉시 손실됩니다. 고옥탄가의 연료를 효과적으로 버립니다. 이러한 “열화”는 단일 접합 셀이 100% 효율적일 수 없는 주된 이유입니다.

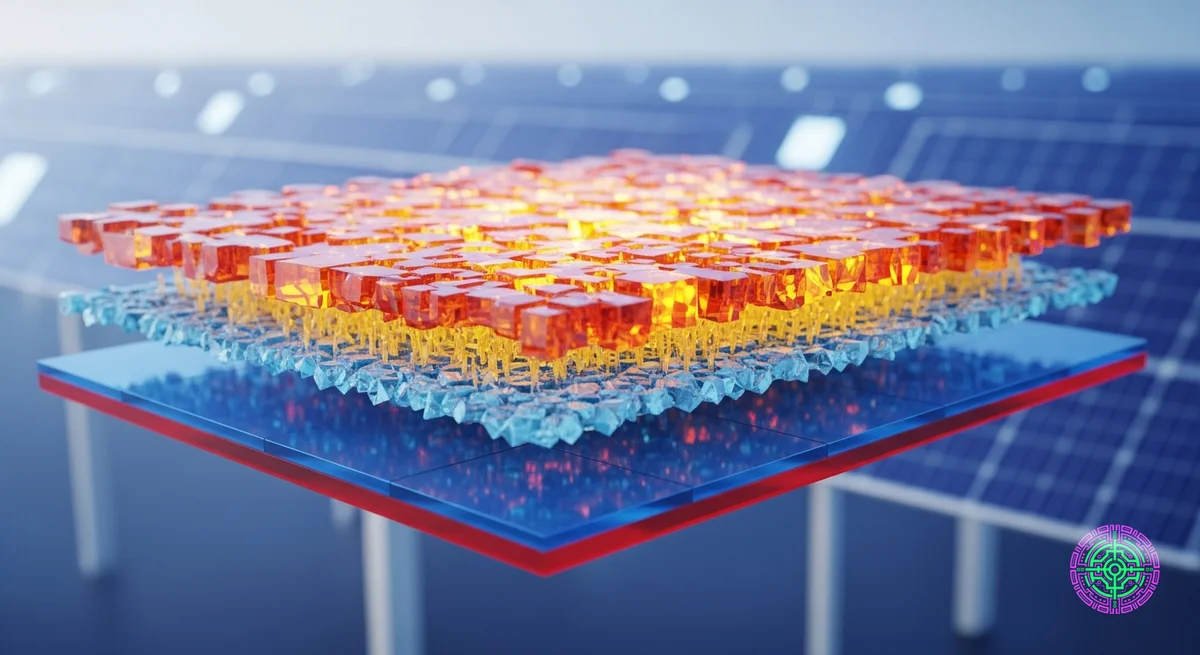

직렬 솔루션: 스펙트럼 분할

Tandem Cell은 다른 밴드갭을 갖는 두 가지 재료를 적층합니다. 이것은 최고의 물리학 공학입니다.

1. 상위층(페로브스카이트): 와이드 밴드갭(~1.7eV)으로 조정되었습니다. 이 결정은 저에너지 적색/적외선에 대해 “투명”하도록 설계되었지만 고에너지 청색/녹색 광자를 탐욕스럽게 흡수합니다. 3.0eV 광자를 포착하여 효율적으로 변환하여 열화 손실을 최소화합니다.
2. 하단층(실리콘): 빨간색/적외선 빛은 페로브스카이트(광자에게 노란색 착색 유리처럼 보임)를 통과하여 아래 실리콘 층에 닿습니다. 그런 다음 실리콘은 설계된 대로 정확하게 이 저에너지 빛을 흡수합니다.

체를 사용하는 것과 같습니다. 위쪽 체는 큰 돌을 걸러내고(블루라이트), 아래쪽 체는 모래를 걸러냅니다(레드라이트). 아래쪽 체만 사용하면 큰 바위가 부서지거나 끼일 수 있습니다. 두 가지를 모두 사용하면 모든 것을 효율적으로 캡처할 수 있습니다.

$Efficiency_{Total} = Efficiency_{Top} + (1 - Transmission_{Top}) \times Efficiency_{Bottom}$

스펙트럼을 분할함으로써 우리는 하나의 물질이 제대로 수행하지 못하는 작업을 수행하도록 강요하는 것을 중단합니다. 이 “탠덤” 접근 방식의 이론적 한계는 33%가 아니라 **43%**를 초과합니다.

맥락적 역사: 연구실의 호기심부터 기록 깨기까지

페로브스카이트 이야기는 태양 역사상 가장 빠른 발전 곡선입니다.

• 2009(The Beginning): 요코하마 토인 대학의 미야사카 츠토무(Tsutomu Miyasaka)는 처음으로 태양전지에 페로브스카이트 물질을 사용했습니다. 효율은 **3.8%**에 불과했고, 셀은 거의 즉시 액체 전해질에 용해되었습니다. 실패였지만 흥미로운 일이었습니다.
• 2012(The Solid State): Oxford(Henry Snaith) 및 EPFL(Michael Grätzel)의 연구원은 액체를 고체 홀 전도체로 교체했습니다. 효율성이 **10%**로 뛰어올랐습니다. 갑자기 세상이 주목했습니다.
• 2013-2020(골드러시): 수천 개의 실험실이 페로브스카이트로 전환했습니다. 단 7년 만에 효율성이 10%에서 25%로 급증했습니다. 맥락상 Silicon이 동일한 상승을 달성하는 데 40년이 걸렸습니다.
• 2024(상업 시대): Oxford PV는 마침내 “Lab” 장벽을 무너뜨려 **28.6%**로 상업용 크기 셀을 인증했습니다.

이 급격한 상승은 결정 자체의 구조 때문입니다. 페로브스카이트는 “결함 허용성”입니다. 실리콘에서는 단일 불순물이 세포를 죽일 수 있습니다. 페로브스카이트에서 전자는 본질적으로 결함을 피할 수 있습니다. 즉, 실리콘에 필요한 초순수하고 값비싼 제조 환경이 필요하지 않습니다.

제조 혁명: 인쇄 vs. 용해

이 기술에서 가장 간과되는 측면 중 하나는 **EPBT(Energy Payback Time)**입니다.

기존 방식: 초크랄스키 프로세스

실리콘 패널을 만드는 것은 에너지 집약적입니다.

1. 석영(SiO2)을 채굴합니다.
2. 금속 등급 실리콘을 얻기 위해 아크로에서 폭발시킵니다.
3. 폴리실리콘으로 정제합니다.
4. 도가니에서 1,400°C로 녹이고 거대한 결정 하나를 천천히 꺼냅니다(초크랄스키 방법).
5. 그 결정이 웨이퍼로 변하면서 재료의 40%가 “커프”(먼지)로 낭비되는 것을 보았습니다. 이러한 막대한 에너지 투입은 실리콘 패널을 만드는 데 사용된 에너지를 “갚기” 위해 1~2년 동안 작동해야 함을 의미합니다.

새로운 방식: 솔루션 처리

페로브스카이트는 용액 처리를 통해 만들어집니다.

1. 전구체 화학물질(요오드화납, 유기염)을 용매(예: 잉크)에 혼합합니다.
2. 실리콘 웨이퍼를 컨베이어 벨트에 올려 놓습니다.
3. 슬롯다이 코터(하이테크 신문 프린터와 같은)를 사용하여 페로브스카이트 잉크를 웨이퍼에 인쇄하거나 진공 챔버에서 증발시킵니다.
4. 100~150°C에 살짝 구워서 결정화시킵니다.

에너지 입력은 실리콘의 일부입니다. 이는 페로브스카이트 탠덤이 결국 두 번째 레이어의 복잡성이 추가됨에도 불구하고 탄소 배출량이 더 낮고 에너지 회수 시간이 더 빨라질 수 있음(6개월 미만)을 의미합니다.

상업적 혁신: 옥스퍼드 PV

10년 동안 페로브스카이트는 “실험실의 여왕”이었습니다. 통제된 환경에서는 인상적이었지만 현실 세계에서는 쓸모가 없었습니다. 왜? 용해되었기 때문이죠.

초기 페로브스카이트 결정은 불안정한 것으로 악명 높았습니다. 다음 물질에 노출되면 몇 시간 내에 성능이 저하됩니다.

• 수분: 물 분자는 결정 격자를 관통하여 요오드화 납으로 되돌아갑니다(검은색에서 노란색으로 변함).
• 산소: $O_2$가 빛과 결합하면 물질을 먹어치우는 초과산화물이 생성됩니다.
• 열: 옥상이 뜨거워집니다. 초기 공식은 60°C에서 분해되었습니다.

2024~2025년 턴어라운드

옥스포드 대학에서 분사한 Oxford PV는 물리학을 바꾸는 것이 아니라 Encapsulation 및 Composition을 마스터하여 이 문제를 해결했습니다.

• 상용 기록: 2024년 상용 크기 모듈(60셀)에서 26.9% 효율을 인증했습니다. 현재 구입할 수 있는 표준 22~23% 최고급 실리콘 패널과 비교해 보세요.
• 배치: 2024년 말부터 2025년 전반에 걸쳐 최초의 상업용 배송이 시작되었습니다. 그들은 단지 세포를 파는 것이 아닙니다. 그들은 그리드의 미래를 팔고 있습니다.

그들의 비밀 소스? 일반적으로 실험실에서 발견되는 불안정한 메틸암모늄을 포름아미디늄 및 세슘과 같은 보다 강력한 양이온으로 대체하는 독점 페로브스카이트 제제는 결정 구조의 결함을 “부동태화”(치유)하는 첨가제가 많이 도핑되어 있습니다.

안정성 과제: “비 테스트”

페로브스카이트에 대한 가장 큰 비판은 항상 장수였습니다. 실리콘 패널의 수명은 25년입니다. 용액에서 성장한 결정도 같은 일을 할 수 있나요?

시장에 출시될 준비가 된 페로브스카이트는 이제 다음과 관련된 태양광 패널에 대한 “고문 테스트”인 IEC 61215 표준을 통과했습니다.

• 습열: 85°C 및 85% 습도에서 1,000시간.
• 열 순환: -40°C까지 얼고 85°C까지 수백 번 가열됩니다.

최신 연구에 따르면 원자층 증착(ALD) 캡슐화(몇 개의 원자 두께에 불과한 유리 또는 폴리머 층으로 셀을 감싸는 방식)를 사용하면 습기를 완전히 차단할 수 있습니다. 그 결과 패널은 실리콘과 거의 동일한 속도(연간 <0.5%)로 저하됩니다.

미래 예측 분석: 2026년 및 그 이후

우리는 S자 곡선의 “얼리 어답터(Early Adopter)” 단계에 있습니다.

• 비용: 현재 직렬 전지는 추가 처리 단계(페로브스카이트 층 추가)가 필요하기 때문에 제조 비용이 더 비쌉니다. LCOE(균등화 전기 비용)는 상용 실리콘보다 약간 높지만 가치 제안은 밀도입니다.
• “프리미엄” 시장: 공간이 제한된 옥상, 고급 EV(예: Mercedes Vision EQXX 컨셉) 및 W/m²가 $/W보다 더 중요한 위성에서 이러한 기능을 처음으로 볼 수 있을 것으로 예상됩니다.

분석가들은 2030년까지 “순수 실리콘” 패널이 예산 옵션이 되고 “탠덤 페로브스카이트”가 업계 표준이 될 것으로 예측합니다. 미래의 옥상은 단지 파란색만 있는 것이 아닙니다. 그것은 양자 효율성의 반짝이는 다층 엔진이 될 것입니다.

실리콘 시대는 끝나지 않았지만 파트너를 찾았습니다. 그리고 그들은 마침내 함께 태양의 모든 힘을 수확하고 있습니다.
