ペロブスカイト太陽電池：シリコンキラー？

フック: ガラスの天井にぶつかる

70 年間、私たちはシリコン上で稼働してきました。これは、信頼性が高く、安価で、豊富な量を誇る太陽光発電産業の主力製品です。これにより、太陽光発電は衛星のみの好奇心から史上最も安価な電力の形態に変わりました。しかし、自然には速度制限があり、シリコンはまさにその速度に達しようとしています。

標準的なシリコン太陽電池の理論上の最大効率は ショックレー クワイサー限界によって定義され、およそ 33.7% となります。実際には、接触抵抗、光損失、製造上の欠陥により、商用パネルは 24 ～ 26% 程度で失速しています。私たちは10分の1ポイントを争っています。エンジニアたちは現在、電子をさらに 1 つ絞り出すために、バレルの底を削り、電極グリッドと表面の質感を最適化しています。

しかし、材料を 1 つだけ選択する必要がないとしたらどうなるでしょうか?解決策がシリコンをより良くすることではなく、シリコンにパートナーを与えることであったとしたらどうでしょうか?

ペロブスカイトを入力してください。 1839 年にグスタフ ローズによってウラル山脈に隠された鉱物にちなんで名付けられたこの特定の結晶構造 ($ABX_3$) は「シリコン キラー」です。シリコンの代わりになるからではなく、シリコンの上に乗るからです。

2025 年には、Oxford PV のような企業が、標準的なシリコン ウェーハの上にペロブスカイト層をスプレーした「タンデム セル」を展開しています。結果？ Shockley-Queisser の限界を打ち破る効率性により、商用フォーマットで 30% 以上を目指します。

これは単なるアップグレードではありません。それは、光を収集する方法の物理学における根本的な変化です。

物理学の詳細: なぜ 2 つのバンドギャップが 1 つよりも優れているのか

ペロブスカイトがゲームチェンジャーである理由を理解するには、バンドギャップに注目する必要があります。これは、電子が電流として流れるために放出されるのに必要なエネルギー量です。

シリコン問題 (1.1 eV)

光には、高エネルギーの紫外線 (UV) や青色光から低エネルギーの赤外線 (IR) までのスペクトルがあります。

• シリコンのバンドギャップ: ~1.1 eV (電子ボルト)。
• ゴルディロックス ゾーン: シリコンはスペクトルの赤色および近赤外線部分に最適化されています。約 1.1 ～ 1.4 eV のエネルギーを持つ光子が大好きです。
• 熱化損失: 高エネルギーの青色光子 (たとえば 3.0 eV) がシリコンに衝突すると、電子が弾き飛ばされますが、そのエネルギーは *多すぎます。その余剰エネルギー (1.9 eV) は電気にはなりません。それは格子振動、熱として即座に失われます。高オクタン価燃料を効果的に廃棄します。この「熱化」が、単接合セルの効率を 100% にできない主な理由です。

タンデム ソリューション: スペクトル分割

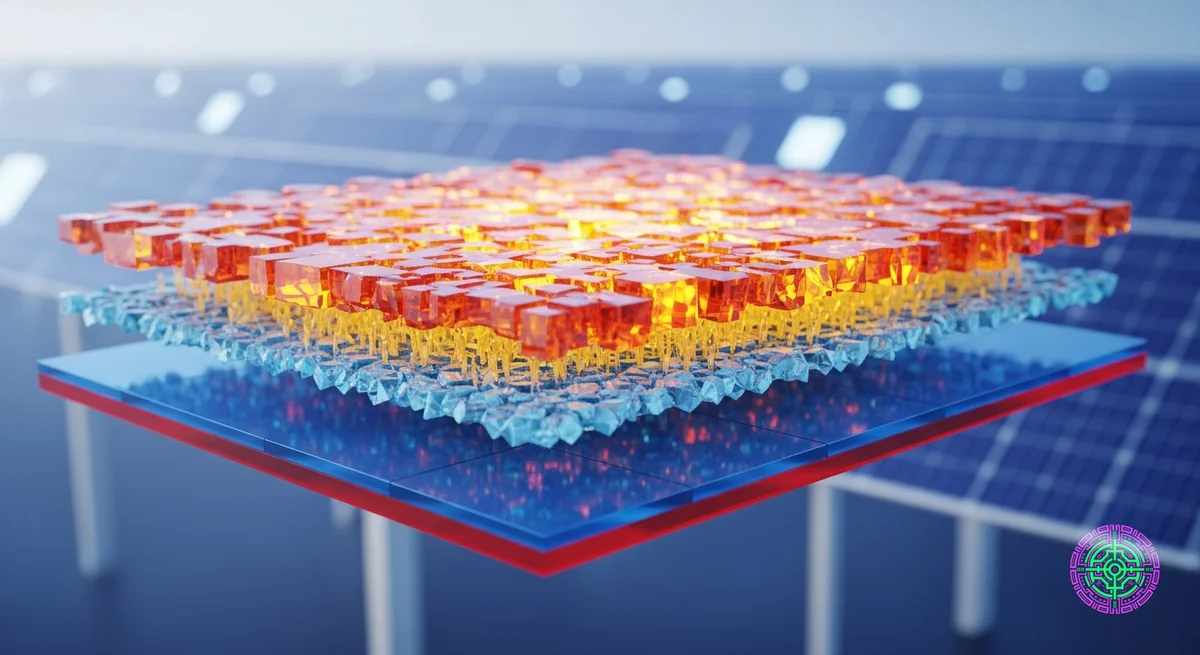

タンデムセルは、異なるバンドギャップを持つ 2 つの材料を積層します。これは最高の物理工学です。

1. 最上層 (ペロブスカイト): 広いバンドギャップ (~1.7 eV) に調整されています。この結晶は、低エネルギーの赤色/赤外線光に対しては「透明」になるように設計されていますが、高エネルギーの青色/緑色光子は貪欲に吸収します。 3.0 eV の光子を捕捉して効率的に変換し、熱化損失を最小限に抑えます。
2. 最下層 (シリコン): 赤色/赤外光はペロブスカイト (これらの光子には黄色の着色ガラスのように見える) を通過し、下のシリコン層に当たります。シリコンは、設計通りにこの低エネルギー光を正確に吸収します。

ふるいを使うようなものです。上のふるいは大きな石（青い光）を捕らえ、下のふるいは砂（赤い光）を捕らえます。下のふるいだけを使用すると、大きな石が砕けたり、詰まったりしてしまいます。両方を使用すると、すべてを効率的にキャプチャできます。

$Efficiency_{Total} = Efficiency_{Top} + (1 - Transmission_{Top}) \times Efficiency_{Bottom}$

スペクトルを分割することで、1 つの素材に苦手な仕事を強制するのをやめます。この「タンデム」アプローチの理論上の限界は 33% ではなく、43% を超えています。

文脈の歴史: 研究室の好奇心から記録破りまで

ペロブスカイトの物語は、太陽史上最速の発展曲線です。

• 2009 (始まり): 桐蔭横浜大学の宮坂力氏が太陽電池にペロブスカイト材料を初めて使用しました。効率はわずか**3.8%**で、セルはほぼ即座に液体電解質に溶解しました。失敗でしたが、面白かったです。
• 2012 (The Solid State): オックスフォードの研究者 (Henry Snaith) と EPFL (Michael Grätzel) は、液体を固体のホール導体に置き換えました。効率は 10% に跳ね上がりました。にわかに世界が注目するようになりました。
• 2013 年から 2020 年 (ゴールド ラッシュ): 何千もの研究室がペロブスカイトに軸足を移しました。効率はわずか 7 年間で 10% から 25% に急上昇しました。文脈を説明すると、シリコンが同じ上昇を達成するのに 40 年かかりました。
• 2024 (商用時代): オックスフォード PV はついに「ラボ」の壁を突破し、商用サイズのセルを 28.6% で認定しました。

この流星の上昇は、結晶自体の構造によるものです。ペロブスカイトは「欠陥耐性」があります。シリコンでは、単一の不純物が細胞を死滅させる可能性があります。ペロブスカイトでは、電子は基本的に欠陥を回避できるため、シリコンに必要な高純度で高価な製造環境が必要ありません。

製造革命: 印刷 vs. 溶融

このテクノロジーで最も見落とされている側面の 1 つは、エネルギー回収時間 (EPBT) です。

古い方法: チョクラルスキー プロセス

シリコンパネルの製造にはエネルギーを大量に消費します。

1. 石英 (SiO2) を採掘します。
2. アーク炉で溶鉱すると、冶金グレードのシリコンが得られます。
3. それをポリシリコンに精製します。
4. るつぼの中で 1,400°C で溶解し、単一の巨大な結晶をゆっくりと引き出します (チョクラルスキー法)。
5. その結晶をウェーハに切り出し、材料の 40% を「カーフ」（塵）として無駄にしました。 この大量のエネルギー投入は、シリコンパネルを製造するために使用されたエネルギーを「返済」するためだけに、シリコンパネルを1〜2年間稼働させなければならないことを意味します。

新しい方法: ソリューション処理

ペロブスカイトは 溶液処理 によって作成されます。

1. 前駆体化学物質 (ヨウ化鉛、有機塩) を溶媒 (インクなど) に混合します。
2. シリコンウェーハをベルトコンベアに置きます。
3. スロット ダイ コーター (ハイテク新聞印刷機など) を使用してペロブスカイト インクをウェハー上に印刷するか、真空チャンバー内で蒸発させます。
4. わずか 100 ～ 150°C で焼き、結晶化させます。

投入されるエネルギーはシリコンの数分の一です。これは、ペロブスカイトタンデムは、たとえ第 2 層の複雑さが加わったとしても、最終的には二酸化炭素排出量が削減され、エネルギー回収期間が短縮される (6 か月未満) 可能性があることを意味します。

コマーシャルのブレークスルー: オックスフォード PV

10 年間、ペロブスカイトは「実験室の女王」でした。管理された環境では印象的ですが、現実の世界では役に立ちません。なぜ？溶けたから。

初期のペロブスカイト結晶は不安定であることで知られています。以下のものにさらされると数時間で劣化します。

• 水分:水分子が結晶格子に侵入し、ヨウ化鉛に戻ります (黒色から黄色に変わります)。
• 酸素: $O_2$ が光と結合すると、物質を食べるスーパーオキシドが生成されます。
• 熱: 屋上は高温になります。初期のフォーミュラは 60°C で分解しました。

2024 ～ 2025 年の好転

オックスフォード大学からスピンアウトした Oxford PV は、物理学を変更するのではなく、カプセル化 と 構成 を習得することでこの問題を解決しました。

• 商用記録: 2024 年に、商用サイズのモジュール (60 セル) で 26.9% の効率を認証しました。これを、現在購入できる標準的な 22 ～ 23% の最高級シリコン パネルと比較してください。
• 配備: 2024 年末から 2025 年にかけて、最初の商業出荷が着陸を開始しました。彼らは細胞を販売しているだけではありません。彼らは送電網の未来を売っているのです。

秘伝のソース？実験室の細胞内で通常見られる不安定なメチルアンモニウムを、結晶構造の欠陥を「不動態化」（修復）する添加剤を高濃度にドープした ホルムアミジニウム や セシウム などのより強力な陽イオンに置き換える独自のペロブスカイト配合物。

安定性チャレンジ: 「雨のテスト」

ペロブスカイトに対する最大の批判は常に長寿命である。シリコンパネルの寿命は25年です。溶液から成長させた結晶でも同じことができるでしょうか?

市場向けペロブスカイトは現在、IEC 61215 規格、つまり以下を含むソーラー パネルの「拷問テスト」に合格しています。

• 湿熱: 85°C、湿度 85% で 1,000 時間。
• サーマルサイクル: -40°C までの冷凍と 85°C までの加熱を数百回繰り返します。

最新の研究では、原子層堆積 (ALD) カプセル化 (原子数個の厚さのガラスまたはポリマーの層でセルを包みます) を使用すると、湿気を完全に遮断できることが示されています。その結果、パネルはシリコンとほぼ同じ速度 (年間 0.5% 未満) で劣化します。

将来を見据えた分析: 2026 年以降

私たちは現在、S カーブの「アーリーアダプター」段階にいます。

• コスト: 現在、タンデムセルは追加の処理ステップ (ペロブスカイト層の追加) が必要なため、製造コストが高くなります。均等化電力原価 (LCOE) は汎用シリコンよりわずかに高くなりますが、価値提案は 密度 です。
• 「プレミアム」市場: これらは、スペースに制約のある屋上、高級 EV (Mercedes Vision EQXX コンセプトなど)、および衛星で最初に見られることが予想されます。そこでは、$/W よりも W/m² が重要になります。

アナリストは、2030 年までに「ピュア シリコン」パネルが予算の選択肢となり、「タンデム ペロブスカイト」が業界標準になると予測しています。未来の屋上はただ青いだけではありません。それはきらめく多層の量子効率エンジンとなるでしょう。

シリコン時代は終わったわけではありませんが、パートナーを見つけました。そして、彼らはついに太陽のパワーを最大限に活用できるようになりました。
