Cellules solaires pérovskites : le tueur de silicium ?

Les panneaux solaires en silicium atteignent leur limite physique. Un nouveau cristal « pulvérisable » appelé pérovskite bat des records en capturant la lumière que le silicium manque. Voici la physique derrière la révolution.

🌐
Traduction automatique

Cet article a été traduit automatiquement depuis l’original en anglais. Lire l’original en anglais

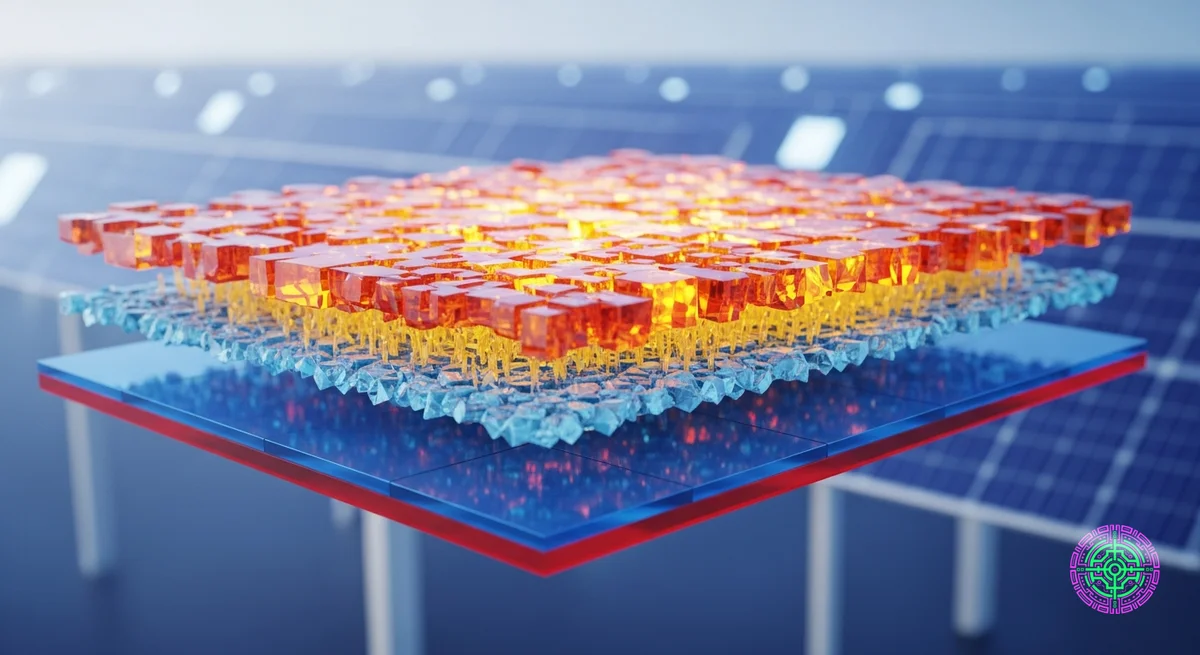

Une coupe transversale 3D d’une cellule solaire tandem pérovskite-silicium montrant des couches de cristal distinctes.

The Hook : frapper le plafond de verre

Depuis 70 ans, nous fonctionnons au silicium. C’est le cheval de bataille de l’industrie solaire : fiable, bon marché et abondant. Il a transformé l’énergie solaire d’une curiosité uniquement satellitaire en la forme d’électricité la moins chère de l’histoire. Mais la nature a une limite de vitesse, et le silicium est sur le point de l’atteindre.

L’efficacité maximale théorique d’une cellule solaire au silicium standard est définie par la limite Shockley-Queisser, qui se situe à environ 33,7 %. Dans la pratique, en raison de la résistance de contact, des pertes optiques et des défauts de fabrication, les panneaux commerciaux stagnent autour de 24-26 %. Nous nous battons pour des dixièmes de point de pourcentage. Les ingénieurs grattent actuellement le fond du baril, optimisant les grilles d’électrodes et les textures de surface pour en extraire un électron supplémentaire.

Et si nous ne devions pas choisir un seul matériau ? Et si la solution n’était pas d’améliorer le silicium, mais de lui donner un partenaire ?

Entrez Pérovskite. Nommée d’après un minéral caché dans les montagnes de l’Oural par Gustav Rose en 1839, cette structure cristalline spécifique (ABX3ABX_3) est le « Silicium Killer ». Non pas parce qu’il remplacera le silicium, mais parce qu’il le recouvrira.

Advertisement

En 2025, des entreprises comme Oxford PV déploieront des « cellules tandem » : une couche de pérovskite pulvérisée sur une plaquette de silicium standard. Le résultat ? Des efficacités qui dépassent la limite Shockley-Queisser, poussant vers 30 % et au-delà dans les formats commerciaux.

Il ne s’agit pas simplement d’une mise à niveau ; il s’agit d’un changement fondamental dans la physique de la façon dont nous récoltons la lumière.

The Physics Deep Dive : Pourquoi deux bandes interdites valent mieux qu’une

Pour comprendre pourquoi la pérovskite change la donne, il faut regarder le Bandgap. Il s’agit de la quantité d’énergie nécessaire pour libérer un électron afin qu’il puisse circuler sous forme de courant.

Le problème du silicium (1,1 eV)

La lumière se présente dans un spectre allant de l’ultraviolet (UV) à haute énergie et de la lumière bleue à l’infrarouge (IR) à faible énergie.

  • Bande interdite du silicium : ~1,1 eV (électron-volts).
  • La zone Boucle d’or : le silicium est optimisé pour la partie rouge et proche infrarouge du spectre. Il adore les photons avec une énergie d’environ 1,1 à 1,4 eV.
  • La perte de thermalisation : lorsqu’un photon bleu à haute énergie (disons 3,0 eV) frappe le silicium, il libère un électron, mais il a trop d’énergie. Cet excès d’énergie (1,9 eV) ne devient pas de l’électricité ; il est instantanément perdu sous forme de vibrations du réseau – chaleur. Il élimine efficacement le carburant à indice d’octane élevé. Cette « thermalisation » est la principale raison pour laquelle les cellules à jonction unique ne peuvent pas être efficaces à 100 %.

La solution tandem : la division spectrale

Une cellule tandem empile deux matériaux avec des bandes interdites différentes. C’est l’ingénierie physique à son meilleur.

  1. Couche supérieure (pérovskite) : réglée sur une large bande interdite (~ 1,7 eV). Ce cristal est conçu pour être « transparent » à la lumière rouge/infrarouge de faible énergie, mais absorbe avidement les photons bleu/vert de haute énergie. Il capture ce photon de 3,0 eV et le convertit efficacement, minimisant ainsi la perte de thermalisation.
  2. Couche inférieure (silicium) : La lumière rouge/infrarouge traverse la pérovskite (qui ressemble à du verre teinté jaune pour ces photons) et frappe la couche de silicium située en dessous. Le silicium absorbe ensuite cette lumière à faible énergie exactement comme il a été conçu pour cela.

C’est comme utiliser un tamis. Le tamis supérieur attrape les gros rochers (lumière bleue) et le tamis inférieur attrape le sable (lumière rouge). Si vous utilisiez uniquement le tamis inférieur, les grosses pierres se briseraient ou resteraient coincées. En utilisant les deux, vous capturez tout efficacement.

Advertisement

EfficiencyTotal=EfficiencyTop+(1TransmissionTop)×EfficiencyBottomEfficiency_{Total} = Efficiency_{Top} + (1 - Transmission_{Top}) \times Efficiency_{Bottom}

En divisant le spectre, nous cessons de forcer un matériau à faire un travail pour lequel il est mauvais. La limite théorique de cette approche « Tandem » n’est pas de 33 % : elle est supérieure à 43 %.

Historique contextuel : de la curiosité du laboratoire au record

L’histoire de la pérovskite constitue la courbe de développement la plus rapide de l’histoire du solaire.

  • 2009 (Le début) : Tsutomu Miyasaka de l’Université Toin de Yokohama a utilisé pour la première fois un matériau pérovskite dans une cellule solaire. L’efficacité était de 3,8 % et la cellule s’est dissoute presque immédiatement dans l’électrolyte liquide. Ce fut un échec, mais intéressant.
  • 2012 (The Solid State) : Des chercheurs d’Oxford (Henry Snaith) et de l’EPFL (Michael Grätzel) ont remplacé le liquide par un conducteur à trous solides. L’efficacité a bondi à 10 %. Soudain, le monde a prêté attention.
  • 2013-2020 (La ruée vers l’or) : Des milliers de laboratoires se sont tournés vers la pérovskite. Les efficacités sont passées de 10 % à 25 % en seulement sept ans. Pour rappel, il a fallu 40 ans à Silicon pour faire la même ascension.
  • 2024 (L’ère commerciale) : Oxford PV a finalement franchi la barrière du « laboratoire », certifiant les cellules de taille commerciale à 28,6 %.

Cette ascension fulgurante est due à la structure même du cristal. Les pérovskites sont « tolérantes aux défauts ». Dans le silicium, une seule impureté peut tuer la cellule. Dans la pérovskite, les électrons peuvent essentiellement éviter les défauts, ce qui signifie que vous n’avez pas besoin des environnements de fabrication hyper purs et coûteux requis pour le silicium.

La révolution manufacturière : impression ou fusion

L’un des aspects les plus négligés de cette technologie est le Délai de récupération énergétique (EPBT).

Advertisement

L’ancienne méthode : le processus Czochralski

Fabriquer un panneau en silicium est gourmand en énergie.

  1. Vous extrayez du quartz (SiO2).
  2. Vous le faites exploser dans un four à arc pour obtenir du silicium de qualité métallurgique.
  3. Vous le purifiez en polysilicium.
  4. Vous le faites fondre à 1 400°C dans un creuset et vous en extrayez lentement un seul cristal géant (méthode Czochralski).
  5. Vous avez vu ce cristal en tranches, gaspillant 40 % du matériau sous forme de « saignée » (poussière). Cet apport d’énergie massif signifie qu’un panneau de silicium doit fonctionner pendant 1 à 2 ans juste pour « rembourser » l’énergie utilisée pour le fabriquer.

La nouvelle méthode : le traitement des solutions

Les pérovskites sont fabriquées via Solution Processing.

  1. Vous mélangez des précurseurs chimiques (iodure de plomb, sels organiques) dans un solvant (comme l’encre).
  2. Vous placez votre plaquette de silicium sur un tapis roulant.
  3. Vous imprimez l’encre pérovskite sur la plaquette à l’aide d’une coucheuse à fente (comme une imprimante de journaux de haute technologie) ou vous l’évaporez dans une chambre à vide.
  4. Vous le faites cuire à 100-150°C pour le cristalliser.

L’apport d’énergie ne représente qu’une fraction de celui du silicium. Cela signifie que les tandems pérovskites pourraient à terme avoir une empreinte carbone plus faible et un temps de retour sur investissement énergétique plus rapide (<6 mois), même avec la complexité supplémentaire d’une deuxième couche.

La percée commerciale : Oxford PV

Pendant une décennie, la pérovskite a été une « reine des laboratoires », impressionnante dans un environnement contrôlé, mais inutile dans le monde réel. Pourquoi? Parce qu’il s’est dissous.

Les premiers cristaux de pérovskite étaient notoirement instables. Ils se dégraderaient en quelques heures lorsqu’ils seraient exposés à :

  • Humidité : Les molécules d’eau pénétreraient dans le réseau cristallin, le faisant revenir à l’iodure de plomb (passant du noir au jaune).
  • Oxygène : O2O_2 combiné à la lumière créerait des superoxydes qui dévoreraient le matériau.
  • Chaleur : les toits deviennent chauds. Les premières formules se dégradaient à 60°C.

Le redressement 2024-2025

Oxford PV, une spin-out de l’Université d’Oxford, a résolu ce problème non pas en modifiant la physique, mais en maîtrisant l’Encapsulation et la Composition.

  • Record commercial : En 2024, ils ont certifié une efficacité de 26,9 % sur un module de taille commerciale (60 cellules). Comparez cela au panneau de silicium standard de 22 à 23 % de haut niveau que vous pouvez acheter aujourd’hui.
  • Déploiement : fin 2024 et tout au long de 2025, les premières expéditions commerciales ont commencé à débarquer. Ils ne se contentent pas de vendre des cellules ; ils vendent l’avenir du réseau.

Leur sauce secrète ? Une formulation exclusive de pérovskite qui remplace le méthylammonium instable habituellement trouvé dans les cellules de laboratoire par des cations plus robustes comme le Formamidinium et le Césium, fortement dopés avec des additifs qui « passivent » (guérissent) les défauts de la structure cristalline.

Le défi de stabilité : “Le test de la pluie”

La plus grande critique de la pérovskite a toujours été sa longévité. Un panneau de silicium dure 25 ans. Un cristal issu d’une solution peut-il faire de même ?

Les pérovskites prêtes à être commercialisées satisfont désormais à la norme IEC 61215, le « test de torture » pour les panneaux solaires, impliquant :

  • Chaleur humide : 1 000 heures à 85°C et 85 % d’humidité.
  • Cyclisme thermique : congélation jusqu’à -40°C et chauffage jusqu’à 85°C des centaines de fois.

Les dernières recherches indiquent qu’avec l’encapsulation Atomic Layer Deposition (ALD) (enveloppant la cellule dans une couche de verre ou de polymère de seulement quelques atomes d’épaisseur), nous pouvons sceller complètement l’humidité. Le résultat est un panneau qui se dégrade à peu près au même rythme que le silicium (<0,5 % par an).

Analyse prospective : 2026 et au-delà

Nous sommes dans la phase « Early Adopter » de la courbe en S.

  • Coût : Actuellement, les cellules Tandem sont plus coûteuses à fabriquer car elles nécessitent des étapes de traitement supplémentaires (ajout de la couche de pérovskite). Le coût actualisé de l’électricité (LCOE) est légèrement supérieur à celui du silicium de base, mais la proposition de valeur est la densité.
  • Le marché « Premium » : attendez-vous à les voir en premier sur les toits à espace limité, les véhicules électriques de luxe (comme le concept Mercedes Vision EQXX) et les satellites, où le W/m² compte plus que le $/W.

D’ici 2030, les analystes prédisent que les panneaux en « silicium pur » deviendront l’option économique, tandis que le « tandem pérovskite » deviendra la norme de l’industrie. Le toit du futur ne sera pas seulement bleu ; ce sera un moteur multicouche scintillant d’efficacité quantique.

L’ère du silicium n’est pas terminée, mais elle a trouvé son partenaire. Et ensemble, ils récoltent enfin toute la puissance du soleil.
